Функциональные возможности

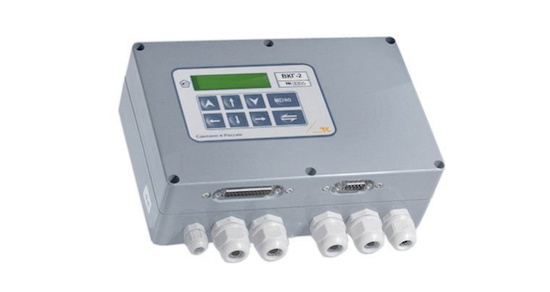

Вычислитель количества газа обеспечивает измерение, вычисление и регистрацию на индикаторе и внешних устройствах:

• текущих, среднечасовых и среднесуточных значений расхода в рабочих и стандартных условиях;
• итоговых (суммарных) значений объема в рабочих и стандартных условиях;
• текущих, среднечасовых и среднесуточных значений давления, перепада давления и температуры;
• диагностику нарушений назначенных диапазонов изменения параметров газа и изменение алгоритма измерений по заданным условиям;
• времени работы и действия диагностируемых ситуаций;
• ведение календаря.

Вычислитель дополнительно обеспечивает (с целью технологического контроля на узле учета) измерение, вычисление и регистрацию на индикаторе и внешних устройствах давления и/или перепада давления. Вычислитель имеет функцию разрешения или запрета на изменение параметров газа. Вычислитель имеет режим работы «ограничитель». Данный режим используется для управления исполнительным механизмом регулятора с целью поддержания расхода газа, не превышающего заданного значения порога ограничения. Настройка вычислителя (ввод базы данных) осуществляется пользователем с клавиатуры прибора. Вычислители имеют специальные входы с защитой от дребезга «геркона» счетчика. Питание вычислителей от сети переменного тока 220 В 50 Гц.

Регистрация показаний результатов измерений

Глубина архива средних параметров составляет 62 суток. Итоговые значения объема и настроечная база данных энергонезависимы и сохраняются неограниченное время.

Метрологические характеристики

Алгоритмы вычисления значений расхода и объема, приведенных к стандартным условиям, соответствуют требованиям ГОСТ 30319.2 (метод NX 19 мод.), ГОСТ 8.586 и ПР50.2.019 для диапазонов изменения параметров газа:

• абсолютное давление от 0,05 до 10 МПа;
• температура от -33 до +85°С;
• плотность в стандартных условиях от 0,55 до 1,1 кг/м3;
• суммарное содержание азота и диоксида углерода – не более 0,15 мол. долей.

Подключаемые датчики

Вычислитель количества газа имеет:

• 3 канала измерения сопротивления (ТСМ/ТСП-50, 100, 500);
• 8 каналов измерения тока (0–5, 0(4)–20 мА);
• 3 канала измерения частоты.

Применяемые совместно с вычислителем датчики параметров газа:

• Расходомер переменного перепада (до трех на одном трубопроводе) на основе стандартных диафрагм с линейной или квадратичной функцией преобразования перепада давления в ток в диапазонах изменения 0(4) – 5(20) мА;
• преобразователи расхода любого принципа действия, имеющие сигнал постоянного тока в диапазонах 0(4) – 5(20) мА, пропорциональный рабочему расходу;
• датчики объемного расхода и объема с импульсными сигналами (до 1000 Гц);
• вихревой расходомер «ИРВИС-К-300».
